Hier erhalten sie Informationen über das Wasserkraftwerk Moeve in Reutlingen.

Für detailliertere Informationen können sie mir gerne eine Mail schicken (siehe Impressum).

Turbine

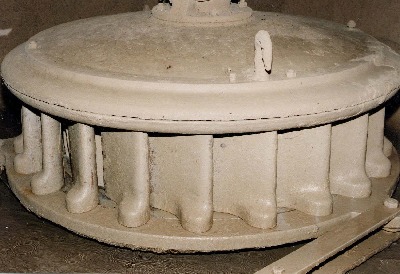

Francis Turbine von der Firma Voith Baujahr 1914

Leistung 35KW bei 2.23 Fallhöhe und 2m³/s

Wirkungsgrad: 78% bei 1m³/s, 84,5% bei1,5m³/s, 80% bei 2m³/s

Drehzahl 76 U/min

Leitschaufelöffnung a0=75mm

Leitschaufelhöhe b0=330mm

Laufraddurchmesser 1,2m

Spurlagerung Weißmetallgleitlager Fett geschmiert

Wellendurchmesser 144mm

Hydraulische Leitschaufelverstellung über stehende Welle


Jahreslieferungen an Stadtwerke Reutlingen

Kalender
jahr
Kilowatt
stunden
Durchschnittlich
versorgte
Haushalte*
Ungefähre CO2 Ersparnis in Kg**
   1999   154068           ca. 44     79190
   2000   156982          ca. 45     80688
   2001   153637          ca. 44     78830
   2002   200130          ca. 57    102866
   2003   148926          ca. 43     76547
   2004   132074          ca. 38     67886
   2005   199014          ca. 57    102293
   2006   170386          ca. 48     87578
   2007   156972          ca. 45     80683
   2008   151091          ca. 43     77660
   2009   142899          ca. 41     73450
   2010   176136          ca. 50     90533
   2011   121484          ca. 35     62442
   2012   117123          ca. 33     60201
   2013   201777          ca. 57    103713

*Annahme: 4 Personenhaushalt mit 3500kWh pro Jahr

**Quelle: Energietr. mix 2005, VDEW 0.514kg/KWh

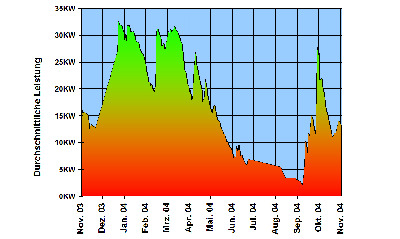

                  Jahresleistungsverlauf 2004

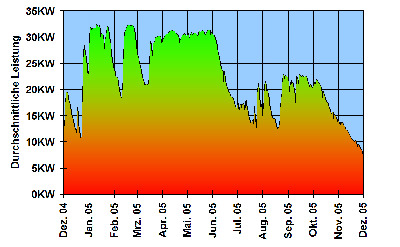

                   Jahresleistungsverlauf 2005

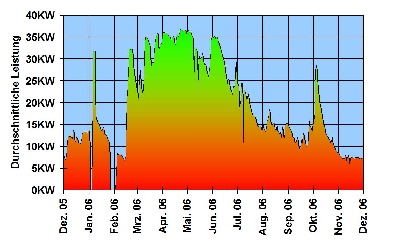

                  Jahresleistungsverlauf 2006

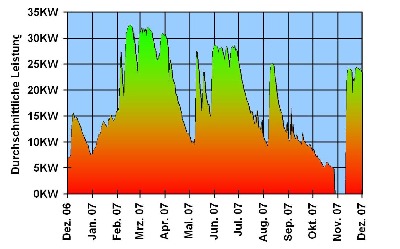

                  Jahresleistungsverlauf 2007

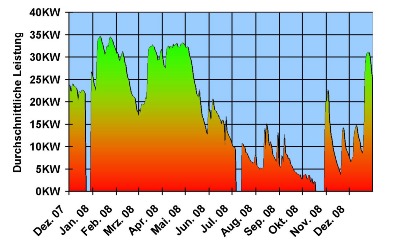

                  Jahresleistungsverlauf 2008

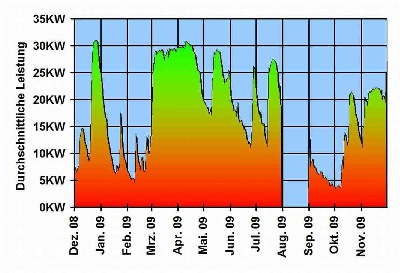

                        Jahresleistungsverlauf 2009

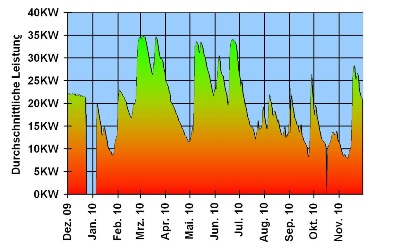

                          Jahresleistungsverlauf 2010

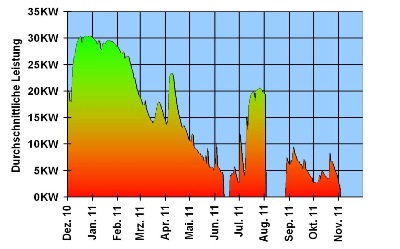

                     Jahresleistungsverlauf 2011

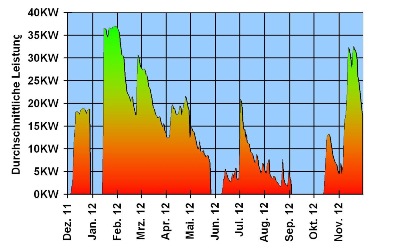

                         Jahresleistungsverlauf 2012

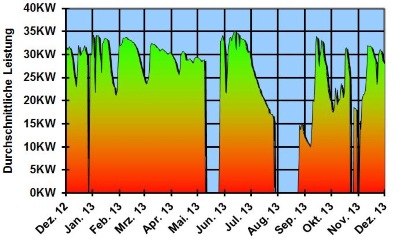

                        Jahresleistungsverlauf 2013




Wehrsanierung

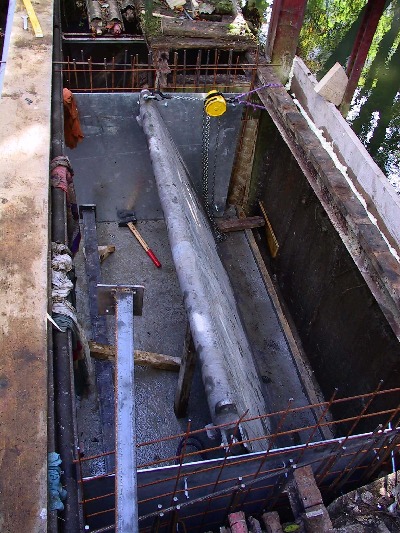

Stahlwehrklappe ersetzt Holzschütz

Alle Stahlteile wegen geringerem Kalkansatz feuerverzinkt

Verwendeter Beton B45WU Frost und Tausalz beständig

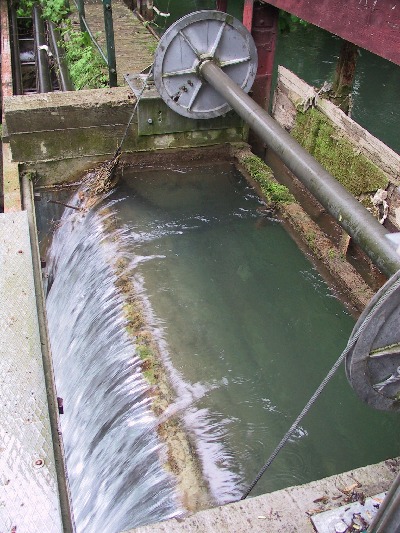

Neue Wehrklappe im Betrieb mit Zugseile und Rollen


Vollautomatischer Betrieb und Steuerung

Pegelgesteuerter Hochwasserschutz


Kompakt Hydraulikaggregat für die Wehrklappe


Kleine Bauform

Hochwasserschutz Netzausfall sicher

Handpumpen Betrieb möglich

Betriebsdruck ca. 85 bar

Verwendetes Hydrauliköl Mobil UF46

Hydrauliköl auf Esterbasis biologisch schnell abbaubar

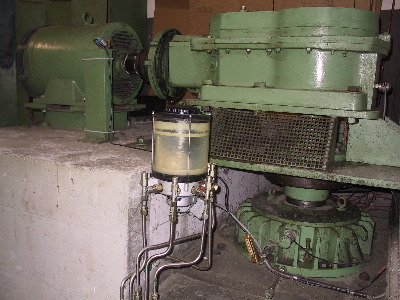

Generator mit Getriebe, Axial-Radial Renk Gleitlager und Fettpresse


Asynchron Generator von Firma Schorch

Standardbauform DIN Baugruppe 225M

Maximale Leistung 35kW

Drehzahl 1025 U/min

Cos Phi 0.8


Zweistufiges Stirn-Kegelradgetriebe zur Drehzahlanpassung

Wirkungsgrad ca. 96%

Getriebeschmierung Ölbad 28 Liter VG220 Mineralöl

Öltemperaturüberwachung

Maximale Temperatur 90°C

Übersetzungsverhältnis 1:14,3


Radial-Axial Gleitlager

Lagerschmierung Ölbad 8 Liter VG68 Hydrauliköl

Öltemperaturüberwachung

Maximale Temperatur 50°C


Elektr. Fettpresse für Spurlager und Laufradspalt Schmierung

Fettauslässe 6 Stück

Betriebsdruck max. 250 bar

Fördermenge 0,12cm³ pro Umdrehung

Keine klassische Mineralöl Verlustschmierung fürs Turbinenspurlager

Verwendung von wasserumweltgerechtem Fett CEC L-33-A-93

Fett erfüllt NLGI-Klasse 2. Biologisch schnell abbaubar: >90%

Laufradspalt Schmierung wegen Kalkwasser unumgänglich

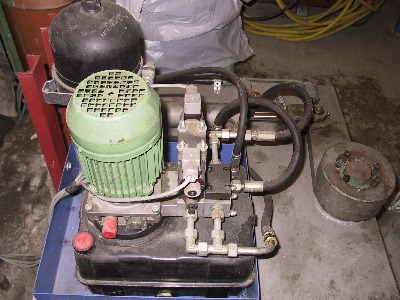

Kompakt Hydraulikaggregat mit Druckspeicher für Leitschaufelverstellung


Wasserstandsgeregelte hydraulische Verstellung der Leitschaufeln

Druckspeicher für Notschlußfunktion bei Netzausfall

Betriebsdruck ca. 105 bar

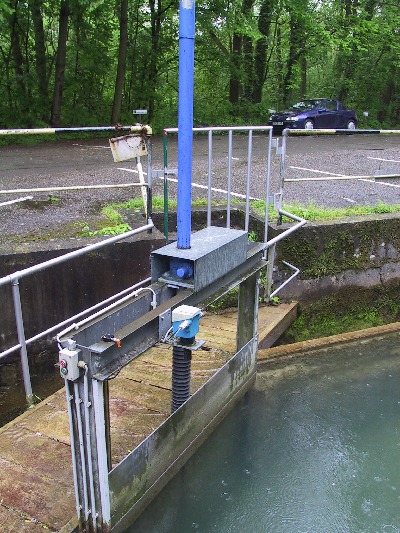

Leerschuß mit Spindel-Hubelement, Ultraschallsonde und Stahblech als Schmutzabweiser bei Hochwasser


Vollautomatischer Betrieb und Steuerung

Pegelgesteuerter Hochwasserschutz

Elektronische Drehmomentüberwachung (Cosinus Phi Wächter)

Spindelschutz durch wasserresistenten Faltenbalg

Mechanischer Hochwasserfaltenbalgschutz durch Stahlblech

Alle Stahlteile wegen geringerem Kalkansatz feuerverzinkt

Verwendeter Beton B35WU Frost und Tausalz beständig

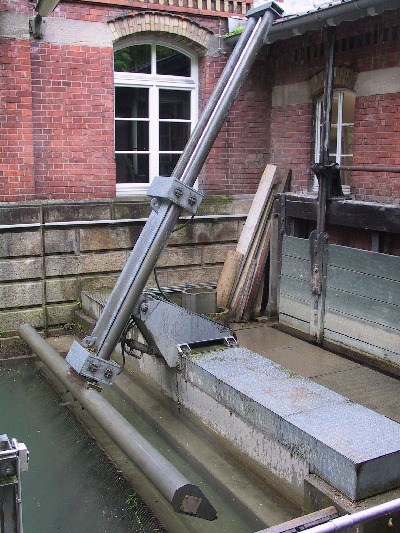

 Rechenreiniger mit Unterwasserspülrinne


Vollautomatischer hydraulischer Teleskoparmrechenreiniger

Verwendetes Hydrauliköl Mobil UF

Betriebsdruck ca. 90 bar

Hydrauliköl auf Esterbasis biologisch schnell abbaubar

Zeit oder Wasserdifferenzdruck gesteuerter Rechenzyklus

Schwemmgutentsorgung durch Unterwasserspülrinne

Spülrinne und Rechen in Edelstahlausführung

Rechenstababstand 20mm




Automatisierung

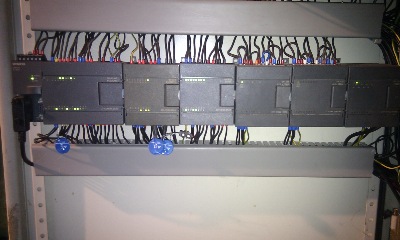

Siemens S7-200 224XP mit zusätzlich zwei analog 4-20mA Eingangs Modulen, zwei 8 fach I/O  Modulen und einem Modem Modul

Daten Transfer zum PC über Siemens PC Access OPC Server

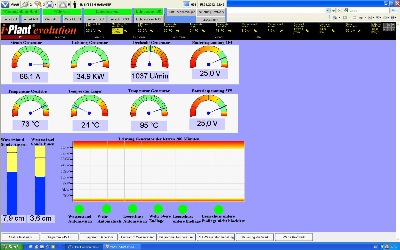

Visualisierungsoftware


i-Plant evolution

VISAM Ultra Light


Fernüberwachung

Zugriff auf alle Daten und Visualisierung über DYN DNS und Microsoft Remote Desktop bzw. für mobile Anwendung über Android App. "Wyse Pocket Cloud".

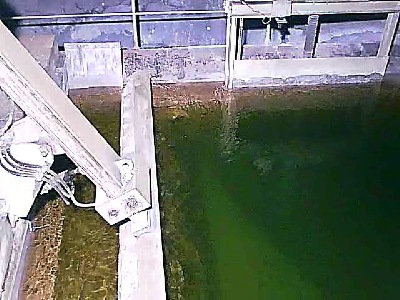

Außenüberwachung der Rechenanlage über WEB Cam mit Nachtfunktion


Zugriff über die Software Cam View und deren Android App. für mobile Anwendung
